شاسی پلاستیکی دستگاه تصفیه آب مدل بدون گیج

شاسی پلاستیکی دستگاه تصفیه آب مدل بدون گیج

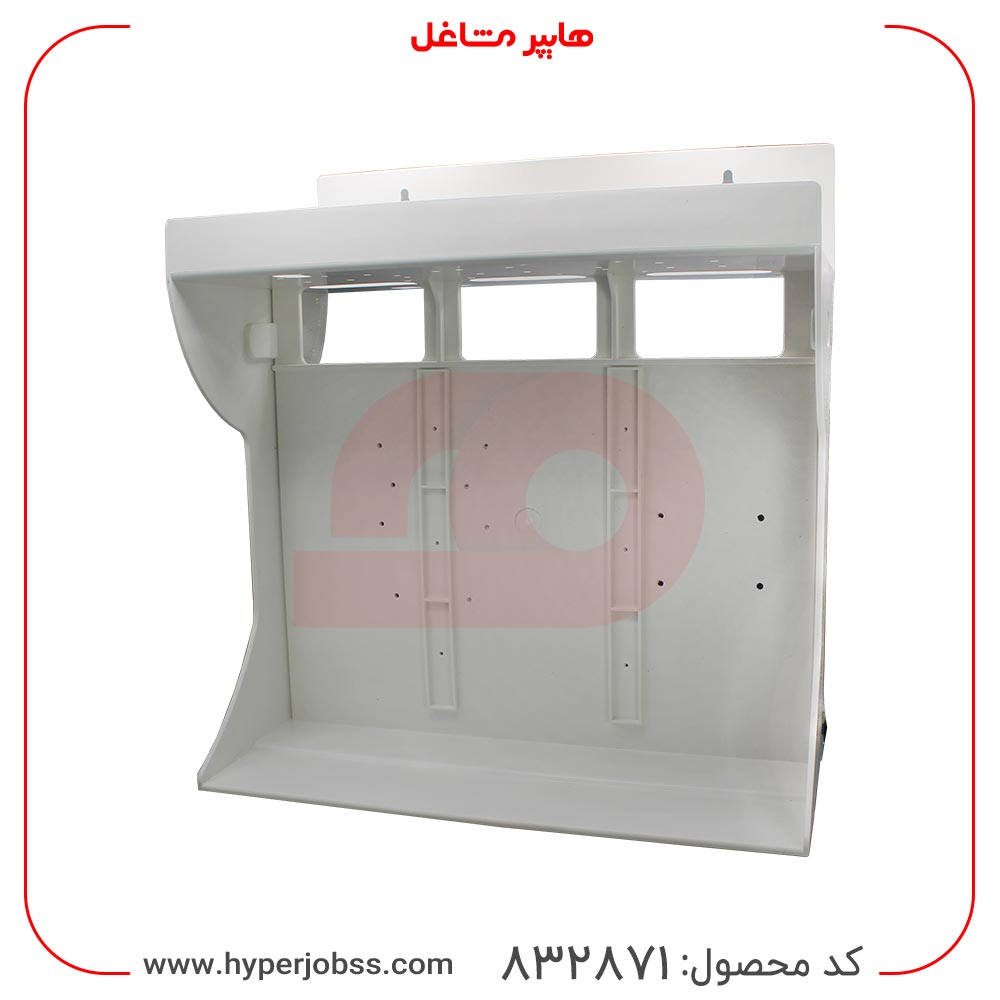

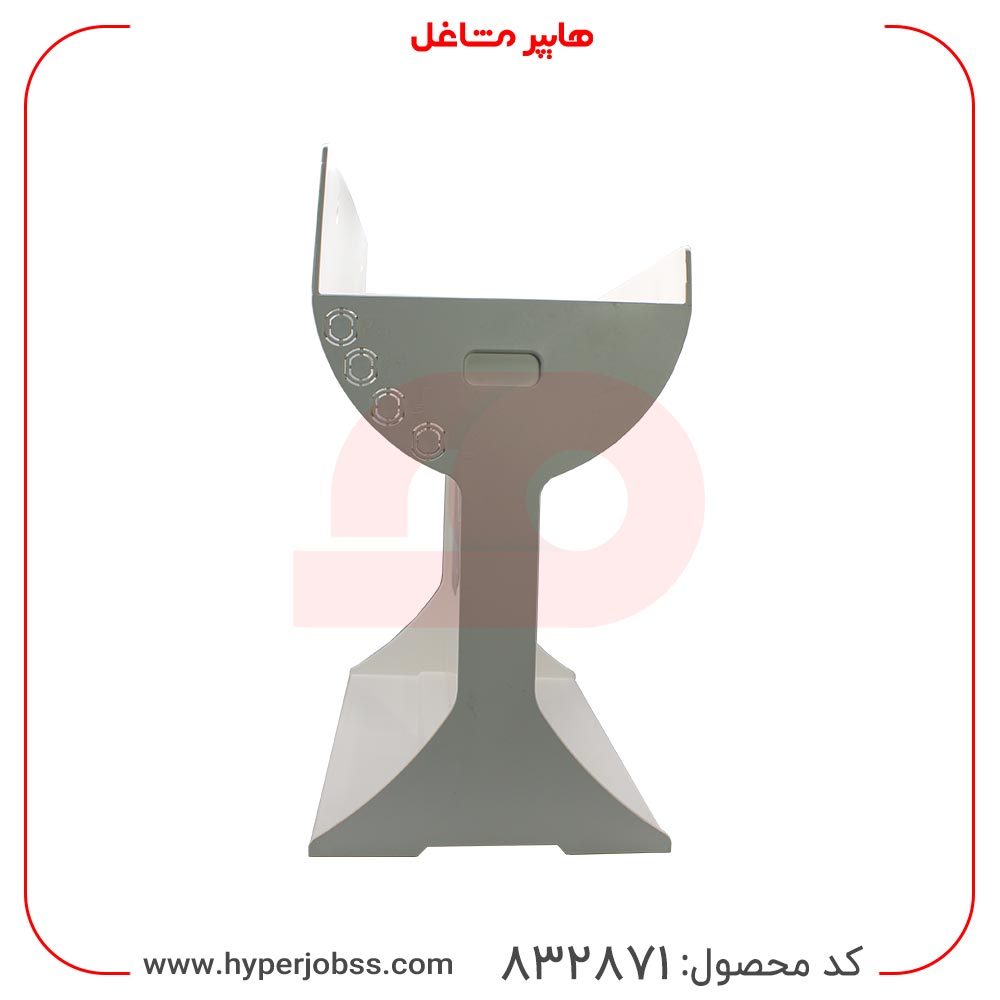

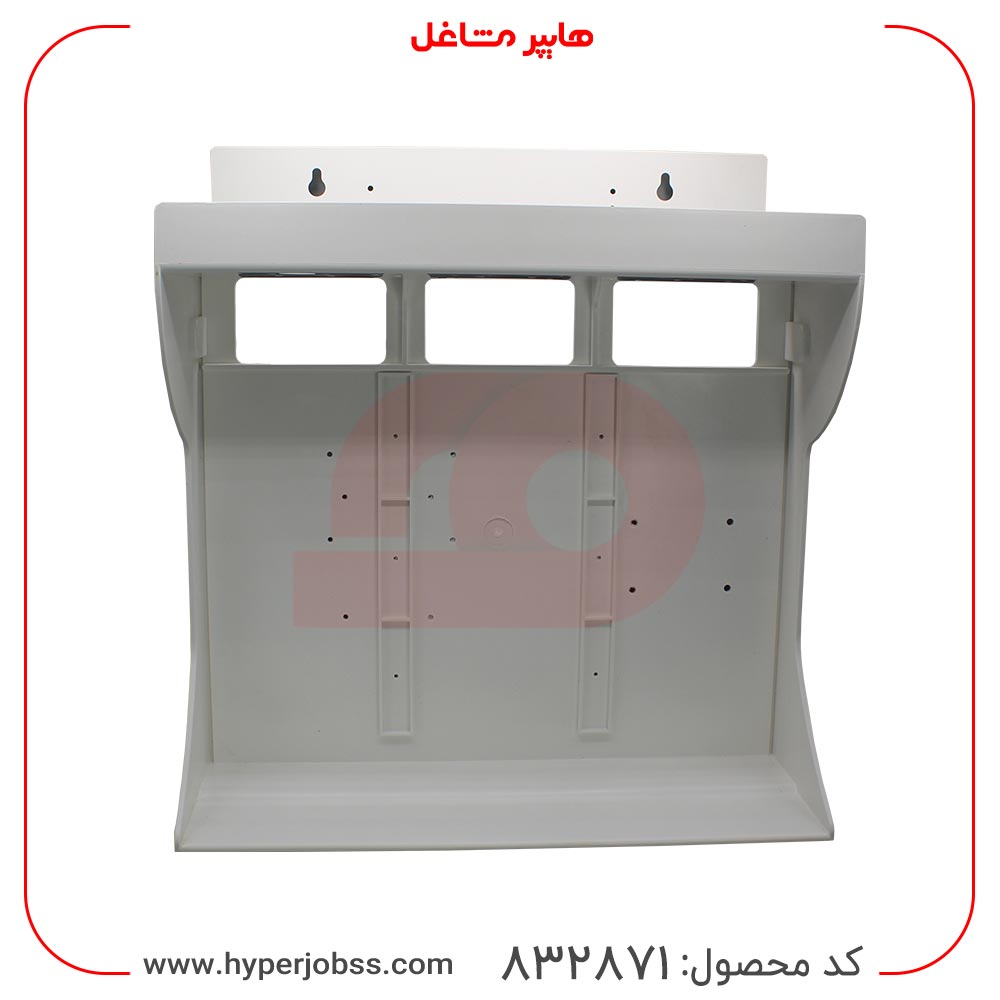

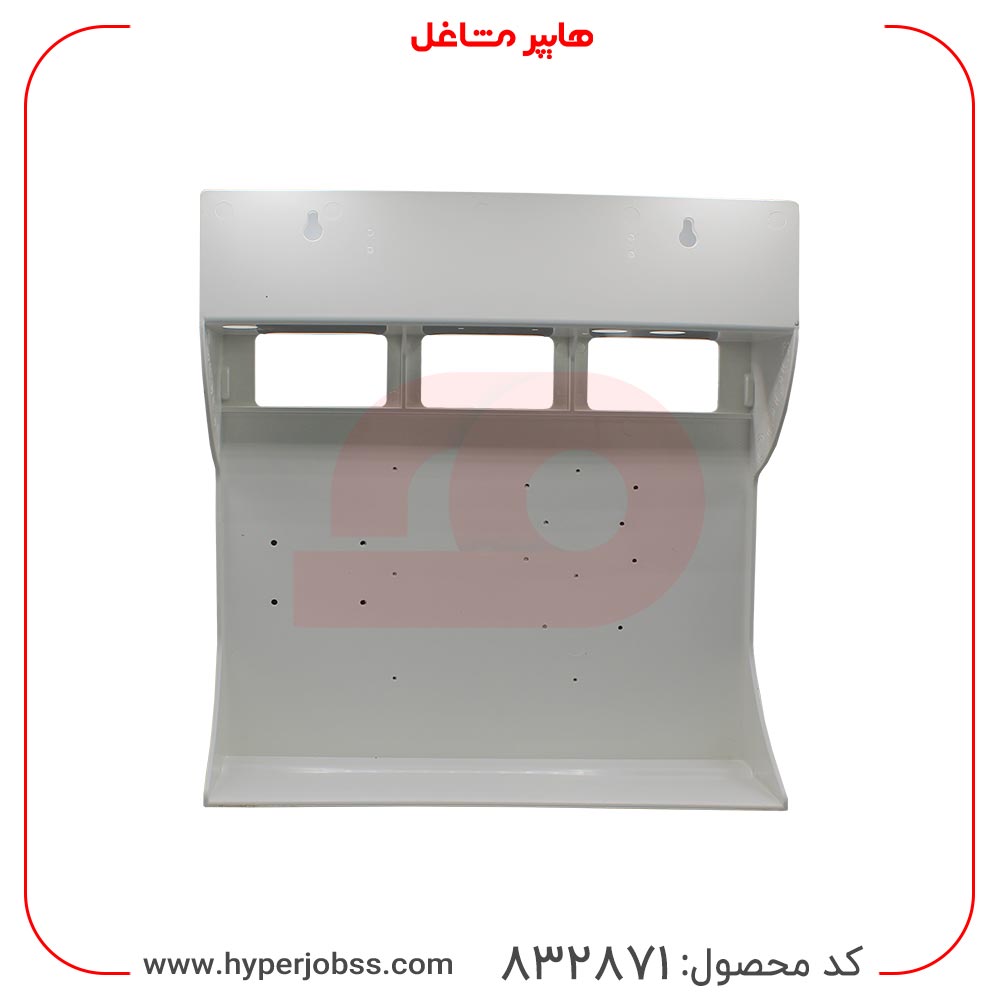

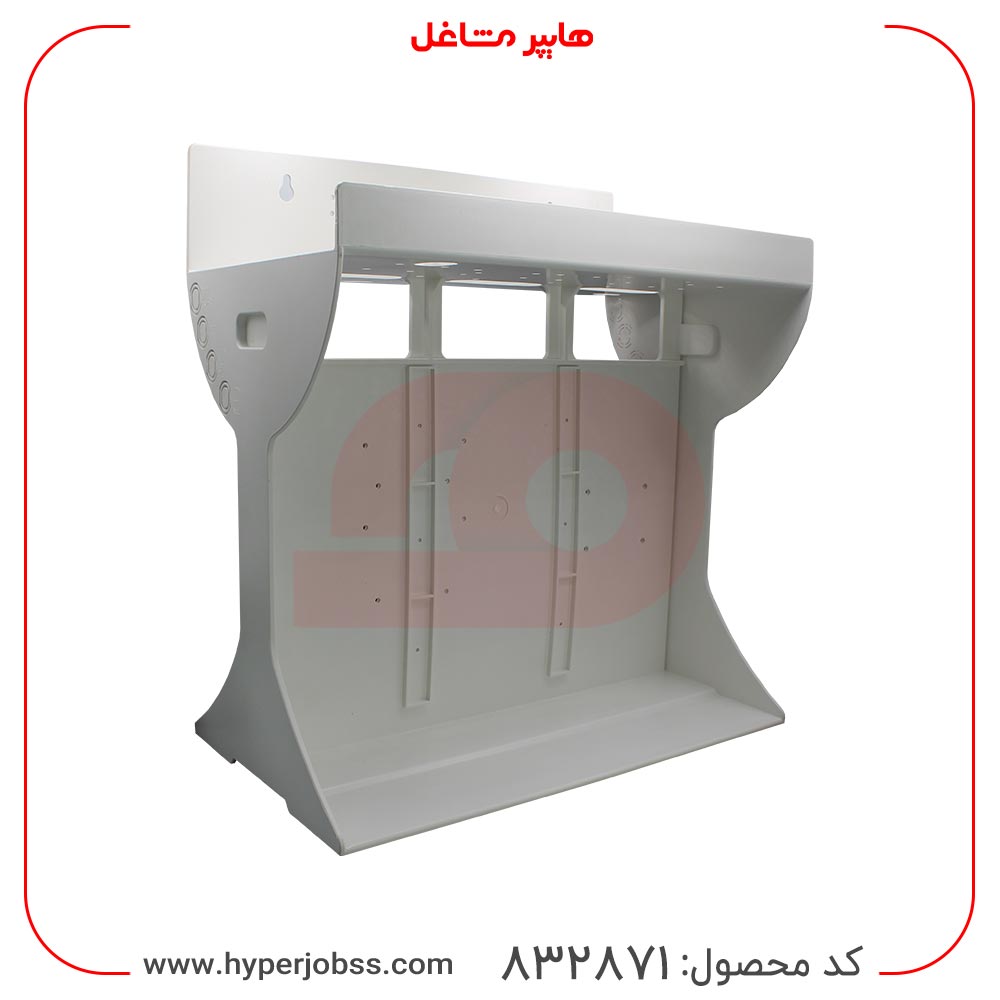

شاسی پلاستیکی دستگاه تصفیه آب مدل بدون گیج با ابعاد 40 در 43 در 22/5 سانتی متر یک براکت مناسب برای انواع دستگاه های تصفیه آب خانگی است. محل نصب هوزینگ های ده اینچ تصفیه آب در بخش پایین این شاسی و محل نصب هوزینگ ممبران ، پمپ و آداپتور در قسمت بالا تعبیه شده است. البته امکان نصب پایه فیلتر های اینلاین هم در این شاسی وجود دارد.

مشاهده سایر قطعات دستگاه تصفیه آب

مشخصات شاسی پلاستیکی دستگاه تصفیه آب مدل بدون گیج

• ابعاد : 40 * 43 * 22.5 سانتی‌متر
• وزن : 300 گرم
• نوع فشار سنج قابل نصب : ندارد

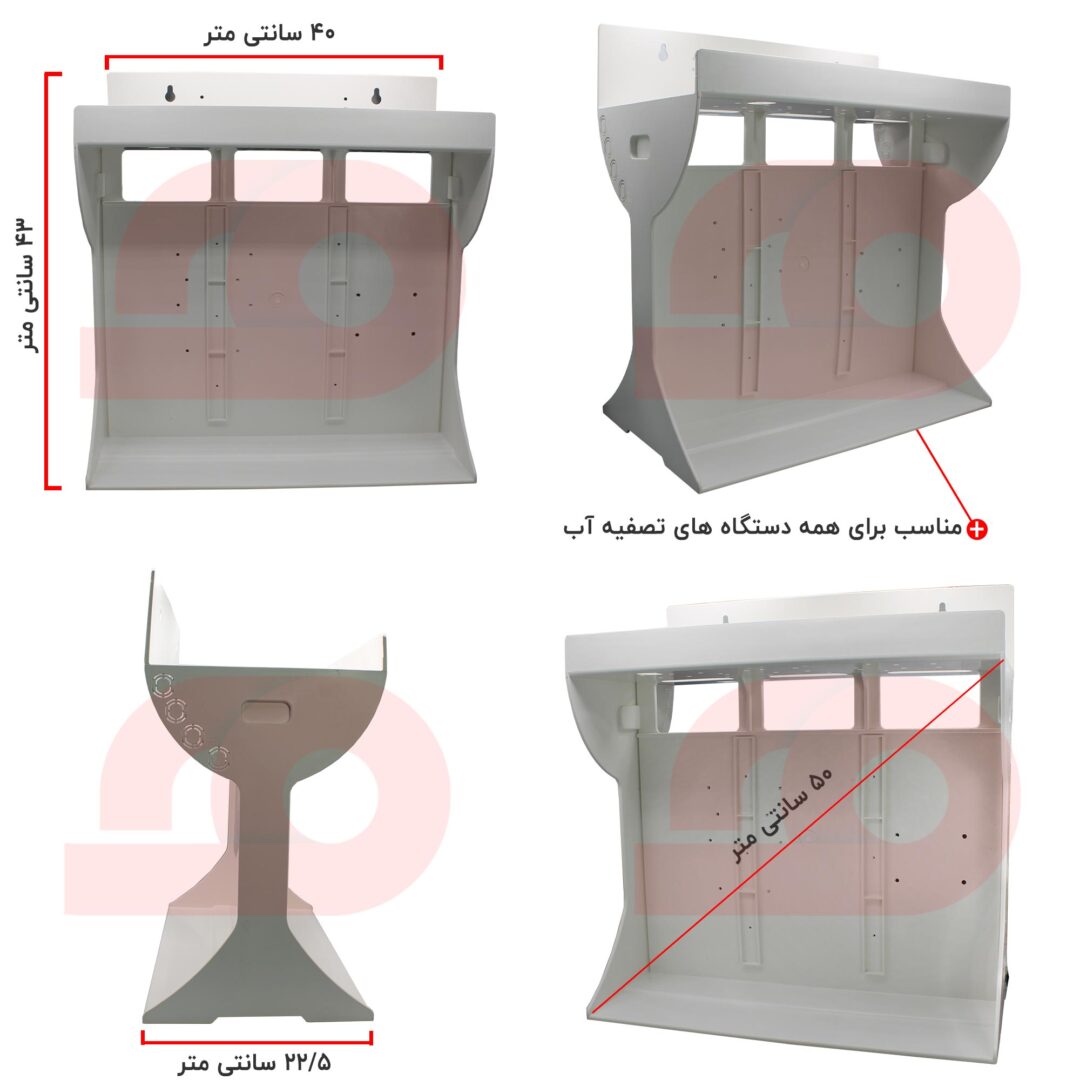

راهنمای ابعاد

آموزش تعویض شاسی دستگاه تصفیه آب

نصب قطعات دستگاه تصفیه آب خانگی روی شاسی پلاستیکی یکی از مراحل اصلی مونتاژ یا سرویس این دستگاه‌هاست. بیشتر دستگاه‌های تصفیه آب خانگی از نوع اسمز معکوس (RO) هستند و دارای ۵ تا ۷ مرحله تصفیه‌اند. این مراحل شامل فیلترهای مختلف، پمپ، سوییچ‌ها، شیر برقی و محفظه ممبران می‌شود که همگی باید به‌درستی روی شاسی نصب شوند تا دستگاه عملکرد مناسبی داشته باشد.

نصب هوزینگ‌های سه‌مرحله‌ای اولیه (پیش‌فیلترها)

در پایین‌ترین قسمت شاسی معمولاً جای سه هوزینگ تعبیه شده است که فیلترهای مراحل ۱ تا ۳ در آن‌ها قرار می‌گیرند. این فیلترها به ترتیب شامل فیلتر الیافی (PP)، کربن فعال (UDF) و کربن بلاک (CTO) هستند. هوزینگ‌ها را با پیچ به محل خود روی شاسی متصل می‌کنیم. توجه داشته باشید که جهت ورود و خروج آب روی بدنه هر هوزینگ مشخص‌است و نباید جابجا بسته شود.

نصب پمپ و آداپتور

پمپ معمولاً در بخش میانی یا پشت شاسی نصب می‌شود. پایه‌های پمپ با پیچ یا بست فلزی روی شاسی محکم می‌شوند تا هنگام کار لرزش نداشته باشد. آداپتور برق که وظیفه تأمین ولتاژ پمپ و سایر قطعات برقی را دارد، بیرون از دستگاه قرار می‌گیرد و از طریق کابل به پمپ و سوئیچ‌ها وصل می‌شود.

نصب محفظه ممبران و فیلتر مرحله چهارم

محفظه ممبران که فیلتر ممبران داخل آن قرار می‌گیرد، معمولاً در قسمت بالای شاسی پلاستیکی دستگاه تصفیه آب مدل بدون گیج و به‌صورت افقی نصب می‌شود. با استفاده از بست‌های پلاستیکی مخصوص، آن را روی شاسی فیکس می‌کنیم. ورودی محفظه ممبران به خروجی فیلتر سوم متصل می‌شود و دو خروجی آن نیز یکی به فاضلاب و دیگری به فیلتر پنجم یا مخزن وصل می‌گردد. جهت ورودی و خروجی روی محفظه ممبران حک‌شده و باید رعایت شود.

نصب شیر برقی و سوئیچ‌های فشار

شیر برقی بین خروجی فیلتر سوم و ورودی محفظه ممبران نصب می‌شود. این شیر هنگام قطع برق یا نبود آب بسته می‌ماند و از ورود آب به ممبران جلوگیری می‌کند.

سوئیچ فشار پایین (Low Pressure) بین منبع آب ورودی و پمپ نصب می‌شود تا در صورت قطع آب، پمپ را خاموش کند. سوئیچ فشار بالا (High Pressure) نیز بعد از ممبران قرار می‌گیرد و وظیفه خاموش کردن پمپ پس از پر شدن مخزن را دارد.

نصب فیلترهای نهایی (مرحله ۵ و ۶)

فیلتر پست‌کربن (مرحله پنجم) و مینرال (مرحله ششم) معمولاً به‌صورت افقی در بالای شاسی نصب می‌شوند. آن‌ها را با بست‌های پلاستیکی روی بدنه ثابت می‌کنیم. خروجی آب تصفیه‌شده از ممبران ابتدا وارد فیلتر پست‌کربن و سپس مینرال می‌شود. در نهایت آب از طریق لوله به شیر برداشت روی سینک یا شیر ورودی یخچال می‌رود.

اتصال لوله‌ها و شلنگ‌ها

برای اتصال قطعات مختلف، از شلنگ‌های سفید ۱/۴ اینچ استفاده می‌شود. هنگام اتصال، توجه به جهت فلش روی فیلترها و قطعات الزامی است. تمام رزوه‌ها با نوار تفلون آببندی‌شوند تا از نشت آب جلوگیری شود. همچنین بهتر است برای هر اتصال از تبدیل‌های فیتینگی یا مهره‌ای استفاده کنید تا نصب آسان‌تر و مطمئن‌تری داشته باشید.

تست نهایی و ایمنی

پس از نصب کامل قطعات روی شاسی پلاستیکی دستگاه تصفیه آب مدل بدون گیج ، برق دستگاه را وصل کنید و شیر آب ورودی را باز کنید. به آرامی شیر مخزن و شیر برداشت را باز نمایید تا هوا از سیستم خارج شود.

دستگاه را از نظر نشتی، عملکرد پمپ، قطع و وصل سوییچ‌ها و طعم آب تست کنید. اگر نشتی یا صدای غیرعادی وجود داشت، اتصالات را مجدداً بررسی و محکم کنید.
