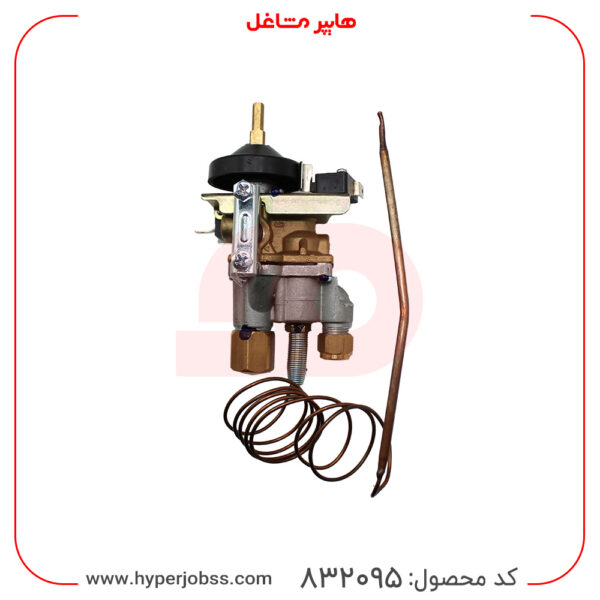

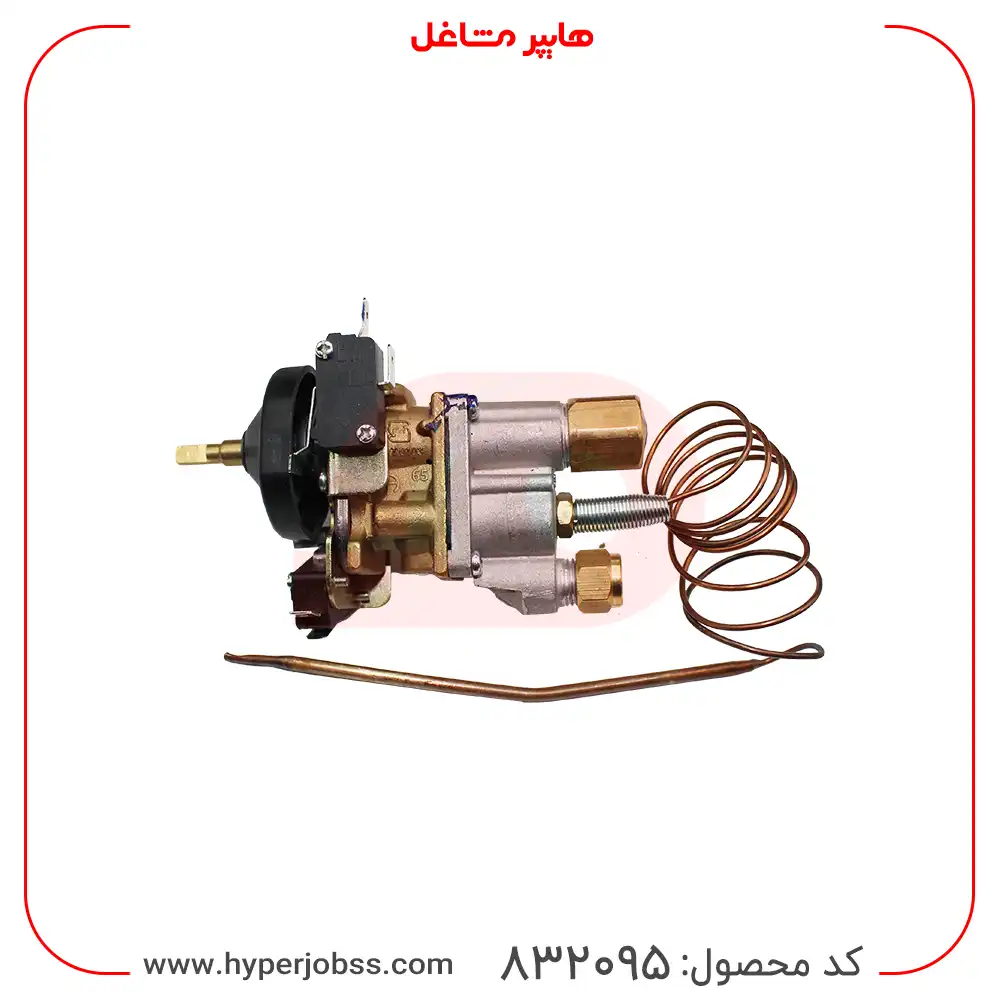

شیر ترموستاتیک دو خروجی اجاق گاز اسنوا

شیر ترموستاتیک دو خروجی اجاق گاز اسنوا

وظایف اصلی شیر ترموستاتیک در اجاق گاز:

1. کنترل دمای یکنواخت: زمانی که دمای فر یا سطح پخت به حد مشخصی رسید، شیر ترموستاتیک گاز را کاهش داده یا قطع می‌کند تا از افزایش بیش از حد دما جلوگیری شود.

2. حفظ ایمنی: در صورت خاموش شدن شعله به هر دلیل (مثلاً سر رفتن غذا یا وزش باد)، این شیر می‌تواند جریان گاز را قطع کند تا از نشت گاز و خطرات احتمالی جلوگیری شود.

3. صرفه‌جویی در مصرف انرژی: با کنترل دقیق‌تر شعله و جلوگیری از گرمای بیش‌ازحد، مصرف گاز کاهش می‌یابد.

4. پخت یکنواخت‌تر غذا: چون دمای داخلی فر یا شعله گاز نوسان زیادی ندارد، غذا بهتر و یکنواخت‌تر پخته می‌شود.

ساختار اصلی شیر ترموستاتیک:

شیر ترموستاتیک از چند بخش اصلی تشکیل شده:

1. سنسور حرارتی (Bulb): لوله‌ای باریک حاوی مایعی خاص که درون فر یا نزدیک شعله قرار می‌گیرد.

2. لوله مویین (Capillary Tube): این لوله باریک، سنسور حرارتی را به مکانیزم شیر متصل می‌کند.

3. دیافراگم یا پیستون: با تغییر فشار، باز یا بسته می‌شود تا جریان گاز را تنظیم کند.

4. سوپاپ گاز (Valve): باز و بسته شدن آن مستقیماً روی جریان گاز تأثیر دارد.

نحوه عملکرد شیر های تومستاتیک

1. شروع کار: وقتی شعله روشن می‌شود، سنسور حرارتی (bulb) شروع به گرم شدن می‌کند.

2. انبساط مایع درون سنسور: مایع مخصوص داخل سنسور با افزایش دما منبسط می‌شود.

3. افزایش فشار در لوله مویین: این انبساط باعث بالا رفتن فشار در سیستم بسته لوله مویین می‌شود.

4. فشار به دیافراگم وارد می‌شود: این فشار باعث حرکت دیافراگم یا پیستون می‌شود.

5. تنظیم جریان گاز: با این حرکت، شیر گاز به‌تدریج بسته یا محدود می‌شود و شعله کم می‌شود تا دما از حد تعیین‌شده بالاتر نرود.

وقتی دما افت کند، مایع درون سنسور منقبض شده، فشار کاهش پیدا می‌کند و شیر دوباره باز می‌شود تا شعله بیشتر شود. این چرخه مرتب تکرار می‌شود.

دلایل داشتن دو خروجی در شیر ترموستاتیک :

1. کنترل هم‌زمان دو شعله یا ناحیه گرمایی:

   • مثلاً در بعضی فرهای گازی، یک شعله در پایین برای پخت و یک شعله در بالا برای برشته‌کردن (گریل) وجود دارد.

   • شیر ترموستاتیک با دو خروجی می‌تواند هر دو شعله را با یک سیستم دمایی مرکزی کنترل کند.

2. یکی برای شعله اصلی، یکی برای شعله پیلوت (شعله پایدار):

   • در برخی مدل‌ها، یک خروجی فقط گاز مورد نیاز شعله پیلوت (Pilot) را تأمین می‌کند.

   • خروجی دوم گاز اصلی را به شعله پخت یا گرم‌کننده می‌فرستد.

3. امکان کنترل جداگانه با سوپاپ مشترک:

   • گاهی در اجاق‌های صنعتی یا فرهای حرفه‌ای، دو خروجی به این معنی است که دو مسیر جدا برای گاز وجود دارد ولی کنترل دما از یک نقطه انجام می‌شود.

کاربرد عملی:

فرض کنید یک فر گازی داریم که هم حالت پخت معمولی و هم گریل بالایی دارد ؛ شیر ترموستاتیک دو خروجی به سیستم این امکان را میدهده که بسته به دما، گاز رو به یکی یا هر دو شعله هدایت کند.
